产品概览
NIDEC-SHIMPO力新宝FGS-50E-H电动立式测力仪试验支架（高速规格）（型号 FGS-50E-H）是广州市云科电子有限公司供应的力学性能测试类工业检测设备。FGS-50E-H 是 NIDEC-SHIMPO（尼得科新宝）FGS-50E 系列电动立式测力仪试验支架，高速规格，行程 400 mm、进给速度 20 ～ 600 mm/min、计测荷重 500 N，约 20 kg，可安装 FGJN-2～50 / FGP-0.2～50 / FGPX-0.2～50 测力仪。机台为加载执行机构，力值由所配测力仪读出。参数取自 NIDEC 官方中文产品页与官方目录《负荷·张力仪摘要 75780X》。
品牌：NIDEC-SHIMPO｜品类：力学性能测试 / SHIMPO力新宝机台
主要技术参数
型号：FGS-50E-H；所属系列：FGS-50E 系列 长行程电动测力仪试验支架（NIDEC-SHIMPO 新宝）；产品类别：测力仪支架 / 简易荷重试验台（电动）；品牌与产地：NIDEC-SHIMPO（尼得科新宝，原日本新宝工业 SHIMPO）；驱动方式：电动（高速规格）；计测荷重：500 N；耐荷重：500 N；进给速度：20 ～ 600 mm/min；速度设定：操作面板设定；行程：400 mm；显示部：LCD 3 位，显示移动速度与动作模式；动作模式：手动（MANU）/ 寸动（JOG）/ 单循环（SIG）/ 往复反复（CON）；过载输入：接收 FGPX（FGP）的过载信号并停止；测定台：93 × 150 mm；使用温度范围：0 ～ 45 ℃（无结露）；电源：AC100 V ～ AC230 V ±10%；质量：约 20 kg；外形尺寸：宽 220 × 深 358 × 高 680 mm（官方目录按 220×680×358 mm 顺序标注）；可安装测力仪：FGJN-2 ～ 50 / FGP-0.2 ～ 50 / FGPX-0.2 ～ 50；附属品：连接线 1 根、电源线 1 根、线夹 1 个、内六角螺栓（M4×8 测力仪安装用 4 个、M6×12 治具安装用 2 个）、六角扳手 M6 用 1 个与 M4 用 1 个；产品图片：官方产品图（FGS-50E-L 与 FGS-50E-H 为同一官方条目，官方共用同一张图）；备注：官方中文页将输入电源写作 AC100 ～ 240V 宽电压；本表以官方日文目录 AC100V ～ AC230V ±10% 为准。机台为加载执行机构，力值由另行选配的测力仪读出。
采购咨询：15626018696 · 78403603@qq.com
NIDEC-SHIMPO力新宝FGS-50E-H电动立式测力仪试验支架（高速规格）
技术参数
| 型号 | FGS-50E-H |
|---|---|
| 所属系列 | FGS-50E 系列 长行程电动测力仪试验支架（NIDEC-SHIMPO 新宝） |
| 产品类别 | 测力仪支架 / 简易荷重试验台（电动） |
| 品牌与产地 | NIDEC-SHIMPO（尼得科新宝，原日本新宝工业 SHIMPO） |
| 驱动方式 | 电动（高速规格） |
| 计测荷重 | 500 N |
| 耐荷重 | 500 N |
| 进给速度 | 20 ～ 600 mm/min |
| 速度设定 | 操作面板设定 |
| 行程 | 400 mm |
| 显示部 | LCD 3 位，显示移动速度与动作模式 |
| 动作模式 | 手动（MANU）/ 寸动（JOG）/ 单循环（SIG）/ 往复反复（CON） |
| 过载输入 | 接收 FGPX（FGP）的过载信号并停止 |
| 测定台 | 93 × 150 mm |
| 使用温度范围 | 0 ～ 45 ℃（无结露） |
| 电源 | AC100 V ～ AC230 V ±10% |
| 质量 | 约 20 kg |
| 外形尺寸 | 宽 220 × 深 358 × 高 680 mm（官方目录按 220×680×358 mm 顺序标注） |
| 可安装测力仪 | FGJN-2 ～ 50 / FGP-0.2 ～ 50 / FGPX-0.2 ～ 50 |
| 附属品 | 连接线 1 根、电源线 1 根、线夹 1 个、内六角螺栓（M4×8 测力仪安装用 4 个、M6×12 治具安装用 2 个）、六角扳手 M6 用 1 个与 M4 用 1 个 |
| 产品图片 | 官方产品图（FGS-50E-L 与 FGS-50E-H 为同一官方条目，官方共用同一张图） |
| 备注 | 官方中文页将输入电源写作 AC100 ～ 240V 宽电压；本表以官方日文目录 AC100V ～ AC230V ±10% 为准。机台为加载执行机构，力值由另行选配的测力仪读出。 |
核心优势
- 高速档位 20 ～ 600 mm/min：单次循环更快，适合产线抽检与大批量重复试验，节拍明显优于低速规格。
- 长行程 400 mm 立柱：一次装夹即可覆盖较多高度差样品，换产品时不必频繁重新装夹。
- 四种动作模式：手动（MANU）、寸动（JOG）、单循环（SIG）、往复反复（CON），往复反复模式适合按键、弹片、胶粘制品的耐久性试验。
- 过载自动停止：接收 FGPX（FGP）测力仪的过载信号后立即停止，保护测力仪与工件。
- 安全前盖与清晰的 LCD 面板：LCD 3 位显示移动速度与动作模式，设置与读数一目了然。
- 宽电压输入 AC100 V ～ AC230 V ±10%，国内与出口工位均可直接使用。
适用行业 & 测试对象
适用于电子元器件、连接器与线束端子、按键与开关、弹簧、橡胶与塑料件、薄膜与胶粘制品、包装与纸品、五金塑件、纺织与线材等样品，在拉伸、压缩、剥离、插拔、弯曲、破坏与粘接强度试验中施加稳定、方向一致的载荷。常见于电子制造、连接器与线束加工、汽车零部件、五金塑胶、包装印刷、食品与医药包装、医疗器械与科研院校的来料检验、研发验证与品管工位。机台本身是加载执行机构，力值由所配的 NIDEC-SHIMPO FGP / FGPX / FGJN 系列测力仪读出。
关于本页产品图片
NIDEC 官方把 FGS-50E-H 与 FGS-50E-L 放在同一产品条目下，并共用同一张官方产品照（两者外观一致，差异体现在铭牌型号与容量、速度、尺寸等规格参数上）。因此本页图片即该条目的官方原图，经白底标准化处理并加水印，未做张冠李戴的替换，型号差异请以本页规格表为准。
FAQ
Q：FGS-50E-H 和 FGS-50E-L 有什么区别？
A：只差进给速度。FGS-50E-H 是高速规格 20 ～ 600 mm/min，FGS-50E-L 是低速规格 6 ～ 180 mm/min，其余计测荷重 500 N、行程 400 mm、测定台 93 × 150 mm、质量约 20 kg 等全部相同。追求节拍、做大批量重复试验选 H；需要看清破坏过程、样品较脆选 L。
Q：机台含不含测力仪？
A：不含。机台只是加载执行机构，力值由所配的测力仪读出。本站可另配 NIDEC-SHIMPO 新宝的 FGP / FGPX 数显测力仪或 FGJN 经济型测力仪，按被测力值选对应量程即可。官方标注的可安装机型为 FGJN-2～50、FGP-0.2～50、FGPX-0.2～50。
Q：600 mm/min 会不会太快、测不准？
A：速度本身不影响测力仪的读数精度，只影响试验时间与曲线形态。高速档利于快速得到峰值；若要观察完整的力－位移曲线与破坏过程，可改用低速档或选 FGS-50E-L。两个档位的机台容量同为 500 N。
Q：可以连续往复做耐久试验吗？
A：可以。把动作模式设到往复反复（CON），机台即可在上、下行程之间连续往返，配合测力仪的峰值保持或上下限判定使用；测力仪检测到过载信号时机会立即停止。
Q：产品图片是官方原图吗？
A：NIDEC 官方把 FGS-50E-H 与 FGS-50E-L 放在同一产品条目下，并共用同一张官方产品照（两者外观一致，差异体现在铭牌型号与容量、速度、尺寸等规格参数上）。因此本页图片即该条目的官方原图，经白底标准化处理并加水印，未做张冠李戴的替换，型号差异请以本页规格表为准。
相关产品

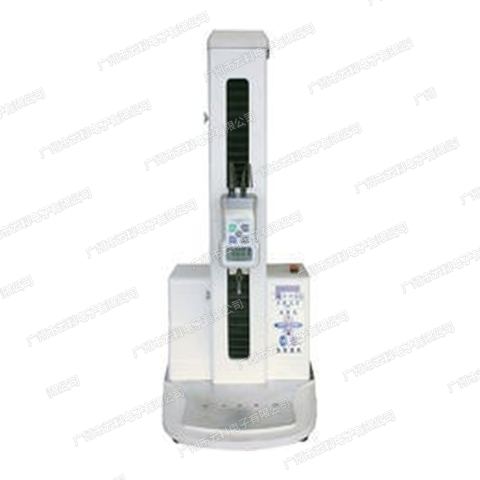

NIDEC-SHIMPO力新宝FGS-5000TV小型台式试验机
NIDEC-SHIMPO力新宝FGS-TV小型台式试验机

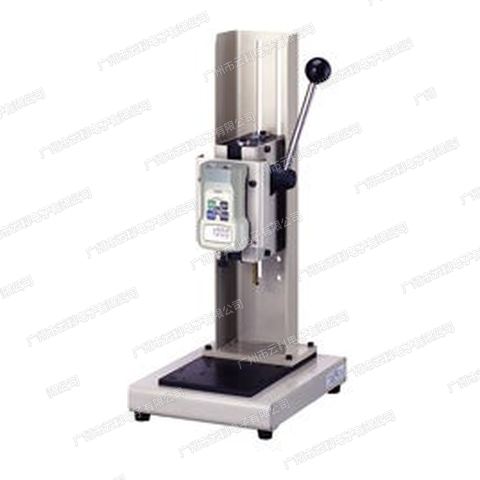

NIDEC-SHIMPO力新宝FGS-50L手动立式测力仪支架（杠杆式）

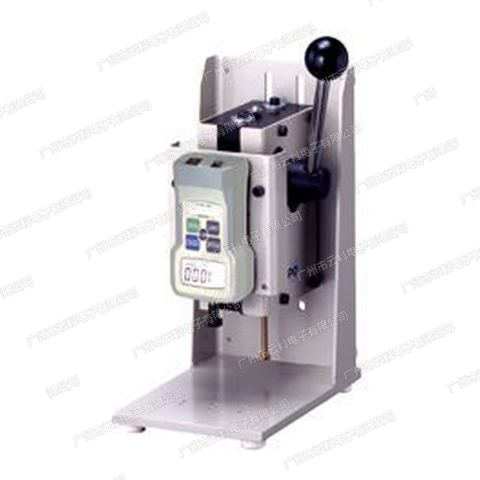

NIDEC-SHIMPO力新宝FGS-5S手动立式测力仪支架（杠杆式）

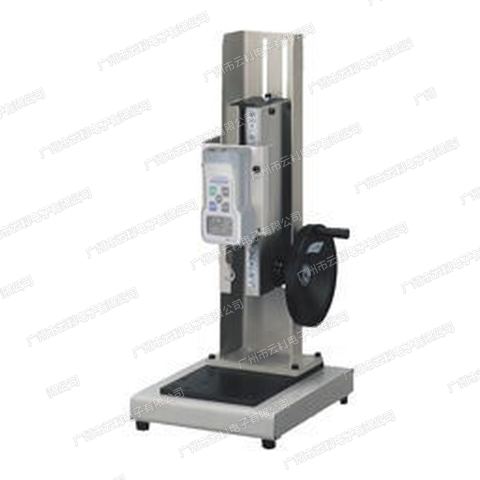

NIDEC-SHIMPO力新宝FGS-50H手动立式测力仪支架（摇柄式）
