产品概览
FLUKE福禄克1625-2 KIT接地电阻测试仪（型号 1625-2 KIT）是广州市云科电子有限公司供应的FLUKE福禄克类工业检测设备。FLUKE福禄克1625-2 KIT接地电阻测试仪（接地电阻测试仪）。三极和四极电位降接地电阻回路测试；四极土壤电阻率测试；使用 1 个钳口进行的选择性接地棒测试
品牌：详见规格书｜品类：FLUKE福禄克 / 接地电阻测试仪
主要技术参数
存储器：通过 USB 端口可访问内部存储器存储的多达 1500 条记录；测量功能：干扰电压和频率、含 / 不含夹式电流互感器的三极和四极接地电阻、二极交流电阻、二极和四极直流电阻；显示屏：4 数位（2999 数位） - 7 段液晶显示屏（可视性提高）；操作：中央旋转开关和功能键；工作温度：-10 °C 至 50 °C（14 °F 至 122 °F）；存放温度：-30 °C 至 60 °C（-22 °F 至 140 °F）；温度系数：± 读数的 0.1% / °C 28 °C；防护类型：按照 EN60529，壳体防护等级为 IP56；电池盖防护等级为 IP40；最大电压：警告 – 插口 "钳口" 至插口 E、ES、S 或 H；安全性：采用双重和 / 或加强绝缘保护。对地最大50 V（按照 IEC61010-1）。污染等级 2；质量标准：按照 DIN ISO 9001 标准开发、设计和生产；外场影响：符合 DIN 43780 (8 / 76)；辅助电源：6 x 1.5 V 碱性电池（IEC LR6 或 AA 型）；电池寿命范围：使用 IEC LR6 / AA 型：通常为3,000 次测量 (RE+RH ≤ 1 kΩ)；尺寸（宽 x 高 x 深）：250 x 133 x 187 mm (9.75 x 5.25 x 7.35 in)；重量：≤ 1.1 kg (2.43 lb)（不含附件）；7.6 kg (16.8 lb)（携带箱中含附件和电池）；外壳材料：聚酯；测量误差极限：方法：全波整流；测量范围：1 V 至 50 V；显示范围：0.0 V 至 50 V；分辨率：0.1 V；频率范围：交流 / 直流 45 Hz 至 400 Hz 正弦波；精度：±（读数的 5% + 5 位数）；测量序列：约 4 次测量 / 秒；内阻：约 1.5 MΩ；最大过载：Urms = 250 V；测量误差极限：方法：测量干扰电压的振荡周期；测量量程：6.0 Hz 至 400 Hz；显示范围：16.0 Hz 至 299.9 Hz 至 999 Hz；分辨率：0.1 Hz 至 1 Hz；量程：1 V 至 50 V；精度：±（读数的 1% + 2 位数）；测量方法：按照 IEC61557-5 标准用探针测量电流和电压；开路电压：20 / 48 V，交流；短路电流：250 mA（交流）；测量频率：手动或自动选择 94、105、111 和 128 Hz(AFC)，在函数 R¹ 中为 55 Hz；噪声抑制：120 dB（16 2 / 3、50、60 和 400 Hz）；对地最大过载：Urms = 250 V；固有误差或影响量：参考条件或指定工作范围 符号代码 按照 IEC1557 标准相关部分要求或测试 测试类型；固有误差：参考条件 A 第 5 部分 6.1 节 R；位置：参考位置 ±90 ° E1 第 1 部分 4.2 节 R；电源电压：以制造商规定的极限值 E2 第 1 部分 4.2 和 4.3 节 R；温度：0 °C 和 35 °C E3 第 1 部分 4.2 节 T；串联干扰电压：参阅第 4.2 和 4.3 节 E4 第 5 部分 4.2 和 4.3 节 T；探针和辅助接地电极的电阻：0 至 100 x RA 但 ≤ 50 kΩ E5 第 5 部分 4.3 节 T；系统频率：标称频率的 99% 至 101% E7 第 5 部分 4.3 节 T；系统电压：标称电压的 85% 至 110% E8 第 5 部分 4.3 节 T；操作误差：B = ±(|A| + 1,15 √E²1 E²2 E²3 E²4 E²5 E²6 ) 第 5 部分 4.3 节 R；测量量程：0.020 Ω 至 300 kΩ；显示范围：0.001 Ω 至 2.999 Ω；分辨率：0.001 Ω；精度：±（读数的 2% + 2 位数）；操作误差：±（读数的 5% + 5 位数）；测量时间：固定频率时通常为 8 秒使用自动频率控制，最大 30 秒，完成所有测量频率循环；由于探针和辅助接地电极的电阻导致的附加误差：RH(RS + 2000 Ω) / RE x 1.25 x 10-6% + 5 位数；RH 和 RS 测量误差：固定频率时通常为RE + RS + RH 的 10%；最大探针电阻：≤ 1 MΩ；最大辅助接地电极电阻：≤ 1 MΩ；Umeas = 48 V 时的 RH：< 300 Ω；Umeas = 20 V 时的 RH：< 250 Ω；分辨率：1 mΩ；测量方法：按照 EN61557-5 标准用探针测量电流和电压，并用额外的变压器测量单个支路中的电流。；开路电压：20 / 48 V，交流；短路电流：250 mA（交流）；测量频率：手动或自动选择 94、105、111 和 128 Hz (AFC)，55 Hz (R¹)；噪声抑制：120 dB（162 / 3、50、60 和 400 Hz）；对地最大过载：对地最大Urms = 250 V（将不会启动测量）；测量量程：0.020 Ω 至 300 kΩ；显示范围：0.001 Ω 至 2.999 Ω；分辨率：0.001 Ω；精度：±（读数的 7% + 2 位数）；操作误差：±（读数的 10% + 5 位数）；由于探针和辅助接地典型电极电阻导致的附加误差：RH(RS + 2000 Ω) / RETOTAL x 1.25 x 10-6% + 5 位数；RH 和 RS 测量误差：固定频率时通常为RETOTAL + RS + RH 的 10%；测量时间：固定频率时通常为8 秒使用自动频率控制，最大 30 秒，完成所有测量频率循环。；待测单个支路的最小电流：0.5 mA 使用互感器 (1000:1)；待测单个支路的最小电流 0.1 mA：使用互感器 (200:1)；通过互感器的最大干扰电流：3 A 使用互感器 (1000:1)；测量方法：测量电流和电压；测量电压：20 V 交流电压，矩形脉冲；短路电流：> 250 mA（交流）；测量频率：手动或自动选择 94、105、111 和 128 Hz (AFC)；测量量程：0.020 Ω 至 300 kΩ；显示范围：0.001 Ω 至 2.999 Ω；分辨率：0.001 Ω；精度：±（读数的 2% + 2 位数）；操作误差：±（读数的 5% + 5 位数）；测量时间：通常为 6 秒；最大干扰电压：24 V，超过 24 V 无法启动测量；最大过载：Urms 最大值= 250 V；测量方法：可按照 IEC61557-4 进行电流-电压测量；测量电压：直流 20 V；短路电流：250 mA DC；测量值的公式：对于四极测量，可延长 H、S、ES 导线而不会产生附加误差。 / 导线 E 中的电阻 > 1 Ω 时，可导致 5m Ω / Ω 的附加误差。；测量量程：0.020 Ω 至 300 kΩ；显示范围：0.001 Ω 至 2.999 Ω；分辨率：0.001 Ω；精度：±（读数的 2% + 2 位数）；操作误差：±（读数的 5% + 5 位数）；测量序列：约 2 次测量 / 秒；测量时间：通常为 4 秒，包括极性反转（二极或四极）；最大干扰电压：直流或交流电压 ≤3 V，超过 3 V 无法启动测量；最大感应率：2 Henry；最大过载：Urms = 250 V；测量值的公式：R显示 = R测量 - R补偿²；开关档位：RA 四极（双钳口，无桩）；分辨率：0.001 Ω 至 0.1 Ω；测量量程：0.02 Ω 至 199.9 Ω；精度：±（读数的 7% + 3 位数）；操作误差：±（读数的 10% + 5 位数）；测量电压：Vm = 48 V 交流（初级电压）；测量频率：128 Hz；噪声电流 (IEXT)：最大IEXT = 10 A（交流）(RA < 20 Ω)
采购咨询：15626018696 · 78403603@qq.com

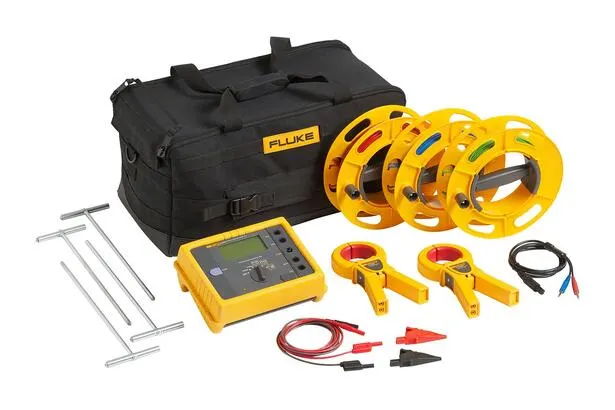

FLUKE福禄克1625-2 KIT接地电阻测试仪
技术参数
| 存储器 | 通过 USB 端口可访问内部存储器存储的多达 1500 条记录 |
|---|---|
| 测量功能 | 干扰电压和频率、含 / 不含夹式电流互感器的三极和四极接地电阻、二极交流电阻、二极和四极直流电阻 |
| 显示屏 | 4 数位（2999 数位） - 7 段液晶显示屏（可视性提高） |
| 操作 | 中央旋转开关和功能键 |
| 工作温度 | -10 °C 至 50 °C（14 °F 至 122 °F） |
| 存放温度 | -30 °C 至 60 °C（-22 °F 至 140 °F） |
| 温度系数 | ± 读数的 0.1% / °C 28 °C |
| 防护类型 | 按照 EN60529，壳体防护等级为 IP56；电池盖防护等级为 IP40 |
| 最大电压 | 警告 – 插口 "钳口" 至插口 E、ES、S 或 H |
| 安全性 | 采用双重和 / 或加强绝缘保护。对地最大50 V（按照 IEC61010-1）。污染等级 2 |
| 质量标准 | 按照 DIN ISO 9001 标准开发、设计和生产 |
| 外场影响 | 符合 DIN 43780 (8 / 76) |
| 辅助电源 | 6 x 1.5 V 碱性电池（IEC LR6 或 AA 型） |
| 电池寿命范围 | 使用 IEC LR6 / AA 型：通常为3,000 次测量 (RE+RH ≤ 1 kΩ) |
| 尺寸（宽 x 高 x 深） | 250 x 133 x 187 mm (9.75 x 5.25 x 7.35 in) |
| 重量 | ≤ 1.1 kg (2.43 lb)（不含附件）；7.6 kg (16.8 lb)（携带箱中含附件和电池） |
| 外壳材料 | 聚酯 |
| 测量误差极限：方法 | 全波整流 |
| 测量范围 | 1 V 至 50 V |
| 显示范围 | 0.0 V 至 50 V |
| 分辨率 | 0.1 V |
| 频率范围 | 交流 / 直流 45 Hz 至 400 Hz 正弦波 |
| 精度 | ±（读数的 5% + 5 位数） |
| 测量序列 | 约 4 次测量 / 秒 |
| 内阻 | 约 1.5 MΩ |
| 最大过载 | Urms = 250 V |
| 测量误差极限：方法 | 测量干扰电压的振荡周期 |
| 测量量程 | 6.0 Hz 至 400 Hz |
| 显示范围 | 16.0 Hz 至 299.9 Hz 至 999 Hz |
| 分辨率 | 0.1 Hz 至 1 Hz |
| 量程 | 1 V 至 50 V |
| 精度 | ±（读数的 1% + 2 位数） |
| 测量方法 | 按照 IEC61557-5 标准用探针测量电流和电压 |
| 开路电压 | 20 / 48 V，交流 |
| 短路电流 | 250 mA（交流） |
| 测量频率 | 手动或自动选择 94、105、111 和 128 Hz(AFC)，在函数 R¹ 中为 55 Hz |
| 噪声抑制 | 120 dB（16 2 / 3、50、60 和 400 Hz） |
| 对地最大过载 | Urms = 250 V |
| 固有误差或影响量 | 参考条件或指定工作范围 符号代码 按照 IEC1557 标准相关部分要求或测试 测试类型 |
| 固有误差 | 参考条件 A 第 5 部分 6.1 节 R |
| 位置 | 参考位置 ±90 ° E1 第 1 部分 4.2 节 R |
| 电源电压 | 以制造商规定的极限值 E2 第 1 部分 4.2 和 4.3 节 R |
| 温度 | 0 °C 和 35 °C E3 第 1 部分 4.2 节 T |
| 串联干扰电压 | 参阅第 4.2 和 4.3 节 E4 第 5 部分 4.2 和 4.3 节 T |
| 探针和辅助接地电极的电阻 | 0 至 100 x RA 但 ≤ 50 kΩ E5 第 5 部分 4.3 节 T |
| 系统频率 | 标称频率的 99% 至 101% E7 第 5 部分 4.3 节 T |
| 系统电压 | 标称电压的 85% 至 110% E8 第 5 部分 4.3 节 T |
| 操作误差 | B = ±(|A| + 1,15 √E²1 E²2 E²3 E²4 E²5 E²6 ) 第 5 部分 4.3 节 R |
| 测量量程 | 0.020 Ω 至 300 kΩ |
| 显示范围 | 0.001 Ω 至 2.999 Ω |
| 分辨率 | 0.001 Ω |
| 精度 | ±（读数的 2% + 2 位数） |
| 操作误差 | ±（读数的 5% + 5 位数） |
| 测量时间 | 固定频率时通常为 8 秒使用自动频率控制，最大 30 秒，完成所有测量频率循环 |
| 由于探针和辅助接地电极的电阻导致的附加误差 | RH(RS + 2000 Ω) / RE x 1.25 x 10-6% + 5 位数 |
| RH 和 RS 测量误差 | 固定频率时通常为RE + RS + RH 的 10% |
| 最大探针电阻 | ≤ 1 MΩ |
| 最大辅助接地电极电阻 | ≤ 1 MΩ |
| Umeas = 48 V 时的 RH | < 300 Ω |
| Umeas = 20 V 时的 RH | < 250 Ω |
| 分辨率 | 1 mΩ |
| 测量方法 | 按照 EN61557-5 标准用探针测量电流和电压，并用额外的变压器测量单个支路中的电流。 |
| 开路电压 | 20 / 48 V，交流 |
| 短路电流 | 250 mA（交流） |
| 测量频率 | 手动或自动选择 94、105、111 和 128 Hz (AFC)，55 Hz (R¹) |
| 噪声抑制 | 120 dB（162 / 3、50、60 和 400 Hz） |
| 对地最大过载 | 对地最大Urms = 250 V（将不会启动测量） |
| 测量量程 | 0.020 Ω 至 300 kΩ |
| 显示范围 | 0.001 Ω 至 2.999 Ω |
| 分辨率 | 0.001 Ω |
| 精度 | ±（读数的 7% + 2 位数） |
| 操作误差 | ±（读数的 10% + 5 位数） |
| 由于探针和辅助接地典型电极电阻导致的附加误差 | RH(RS + 2000 Ω) / RETOTAL x 1.25 x 10-6% + 5 位数 |
| RH 和 RS 测量误差 | 固定频率时通常为RETOTAL + RS + RH 的 10% |
| 测量时间 | 固定频率时通常为8 秒使用自动频率控制，最大 30 秒，完成所有测量频率循环。 |
| 待测单个支路的最小电流 | 0.5 mA 使用互感器 (1000:1) |
| 待测单个支路的最小电流 0.1 mA | 使用互感器 (200:1) |
| 通过互感器的最大干扰电流 | 3 A 使用互感器 (1000:1) |
| 测量方法 | 测量电流和电压 |
| 测量电压 | 20 V 交流电压，矩形脉冲 |
| 短路电流 | > 250 mA（交流） |
| 测量频率 | 手动或自动选择 94、105、111 和 128 Hz (AFC) |
| 测量量程 | 0.020 Ω 至 300 kΩ |
| 显示范围 | 0.001 Ω 至 2.999 Ω |
| 分辨率 | 0.001 Ω |
| 精度 | ±（读数的 2% + 2 位数） |
| 操作误差 | ±（读数的 5% + 5 位数） |
| 测量时间 | 通常为 6 秒 |
| 最大干扰电压 | 24 V，超过 24 V 无法启动测量 |
| 最大过载 | Urms 最大值= 250 V |
| 测量方法 | 可按照 IEC61557-4 进行电流-电压测量 |
| 测量电压 | 直流 20 V |
| 短路电流 | 250 mA DC |
| 测量值的公式 | 对于四极测量，可延长 H、S、ES 导线而不会产生附加误差。 / 导线 E 中的电阻 > 1 Ω 时，可导致 5m Ω / Ω 的附加误差。 |
| 测量量程 | 0.020 Ω 至 300 kΩ |
| 显示范围 | 0.001 Ω 至 2.999 Ω |
| 分辨率 | 0.001 Ω |
| 精度 | ±（读数的 2% + 2 位数） |
| 操作误差 | ±（读数的 5% + 5 位数） |
| 测量序列 | 约 2 次测量 / 秒 |
| 测量时间 | 通常为 4 秒，包括极性反转（二极或四极） |
| 最大干扰电压 | 直流或交流电压 ≤3 V，超过 3 V 无法启动测量 |
| 最大感应率 | 2 Henry |
| 最大过载 | Urms = 250 V |
| 测量值的公式 | R显示 = R测量 - R补偿² |
| 开关档位 | RA 四极（双钳口，无桩） |
| 分辨率 | 0.001 Ω 至 0.1 Ω |
| 测量量程 | 0.02 Ω 至 199.9 Ω |
| 精度 | ±（读数的 7% + 3 位数） |
| 操作误差 | ±（读数的 10% + 5 位数） |
| 测量电压 | Vm = 48 V 交流（初级电压） |
| 测量频率 | 128 Hz |
| 噪声电流 (IEXT) | 最大IEXT = 10 A（交流）(RA < 20 Ω) |
产品概述
无桩测试 Fluke 1625-2 KIT 接地电阻测试仪只需使用钳口即可测量接地回路电阻。使用这种测量方法时，将两个钳口夹在接地棒上，每个钳口均连接至测试仪。完全无需使用接地桩。其中一个钳口感应已知固定电压，另一个钳口测量电流。然后，测试仪会自动测定接地棒的电阻。这种测试方法仅适用于受测建筑物或构筑物中有接地系统的情况，不过大多数情况都是如此。如果只有一条通路接地，如许多住宅应用中所采用，无桩测试法无法提供可接受的数值，则必须使用电位降测试法。 采用无桩测试时，无需断开接地棒 - 保持结合的接地系统在测试中的完整性即可。如今无需再花费时间为系统上的接地棒放置和连接地桩，这能够节约大量的时间。在一些您之前从未考虑过的位置，您也可以执行接地测试，包括建筑物内部、电缆塔或任何您无法接触到土地的位置。 功能全面的测试仪 Fluke 1625-2 KIT 是一款与众不同的接地测试仪，可以完成所有四种类型的接地测量： 三极和四极电位降（使用地桩） 四极土壤电阻率测试（使用地桩） 选择性测试（使用地桩和 1 个钳口） 无桩测试（仅使用 2 个钳口）
核心优势
- 三极和四极电位降接地电阻回路测试
- 四极土壤电阻率测试
- 使用 1 个钳口进行的选择性接地棒测试
- 使用 2 个钳口进行的无桩接地棒测试
- IP56 防护等级满足户外使用
- 硬质携带箱
- USB 数据存储和传输
品类说明
测量接地系统电阻，用于防雷检测、电气安装验收与周期性接地测试。
适用行业 & 测试项目
- 行业：接地系统检测、电气安装、防雷检测、电力工程
- 应用：三极和四极电位降接地电阻回路测试；四极土壤电阻率测试；使用 1 个钳口进行的选择性接地棒测试
FAQ
Q：FLUKE福禄克1625-2 KIT接地电阻测试仪 主要能做什么？
A：FLUKE福禄克1625-2 KIT接地电阻测试仪 是 FLUKE福禄克 的接地电阻测试仪产品。官方列出的主要功能包括：三极和四极电位降接地电阻回路测试；四极土壤电阻率测试；使用 1 个钳口进行的选择性接地棒测试。如需按工况选型，可提供测量对象与量程要求，由云科协助确认。
Q：1625-2 KIT 有哪些关键技术指标？
A：本页参数表已按官方资料整理，共 120 条项目，涵盖通用技术指标／温度范围／Urms = 0 V／干扰电压直流 + 交流的测量 (UST)。更详细的精度与环境条件请以官方手册为准，本页不逐条展开。
Q：如何确认选型与货期？
A：广州市云科电子有限公司供应 FLUKE福禄克 全系列产品，可提供选型建议、技术资料与售后支持。请提供具体型号、数量与使用工况，由工作人员协助确认。
Q：FLUKE福禄克1625-2 KIT接地电阻测试仪 属于什么品类？适用于哪些场景？
A：本产品属于接地电阻测试仪（FLUKE福禄克 / 接地电阻测试仪）。测量接地系统电阻，用于防雷检测、电气安装验收与周期性接地测试。
Q：购买后如何获得技术支持？
A：产品随附官方说明书与质保服务；广州市云科电子有限公司 提供售前选型与售后协调服务，可通过站点联系方式提交型号与问题描述，由工作人员协助对接原厂支持。
